아직 한두번 안 타봤지만 속도와 케이던스가 측정이 되면 좋을 것 같고 애플워치와 연동까지 된다고 해서 저렴한 센서를 구매했다.

CYCPLUS C3 개봉 및 설정

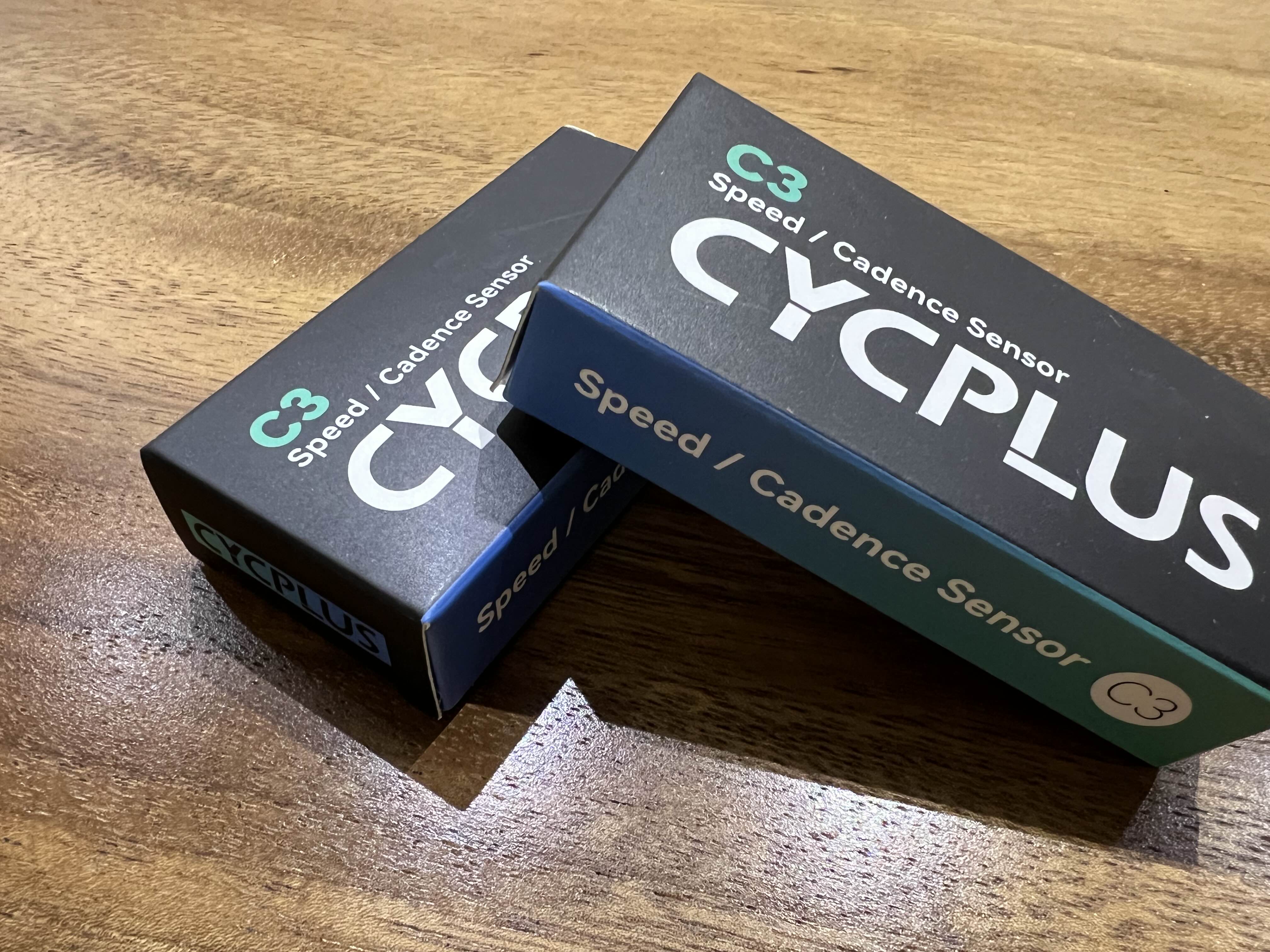

CYCPLUS C3 제품 박스

구매한 제품은 CYCPLUS C3라는 제품인데 이 제품은 모드를 골라서 속도 센서로 사용하거나 케이던스 센서로 사용할 수 있어서 두 개를 구매했다.

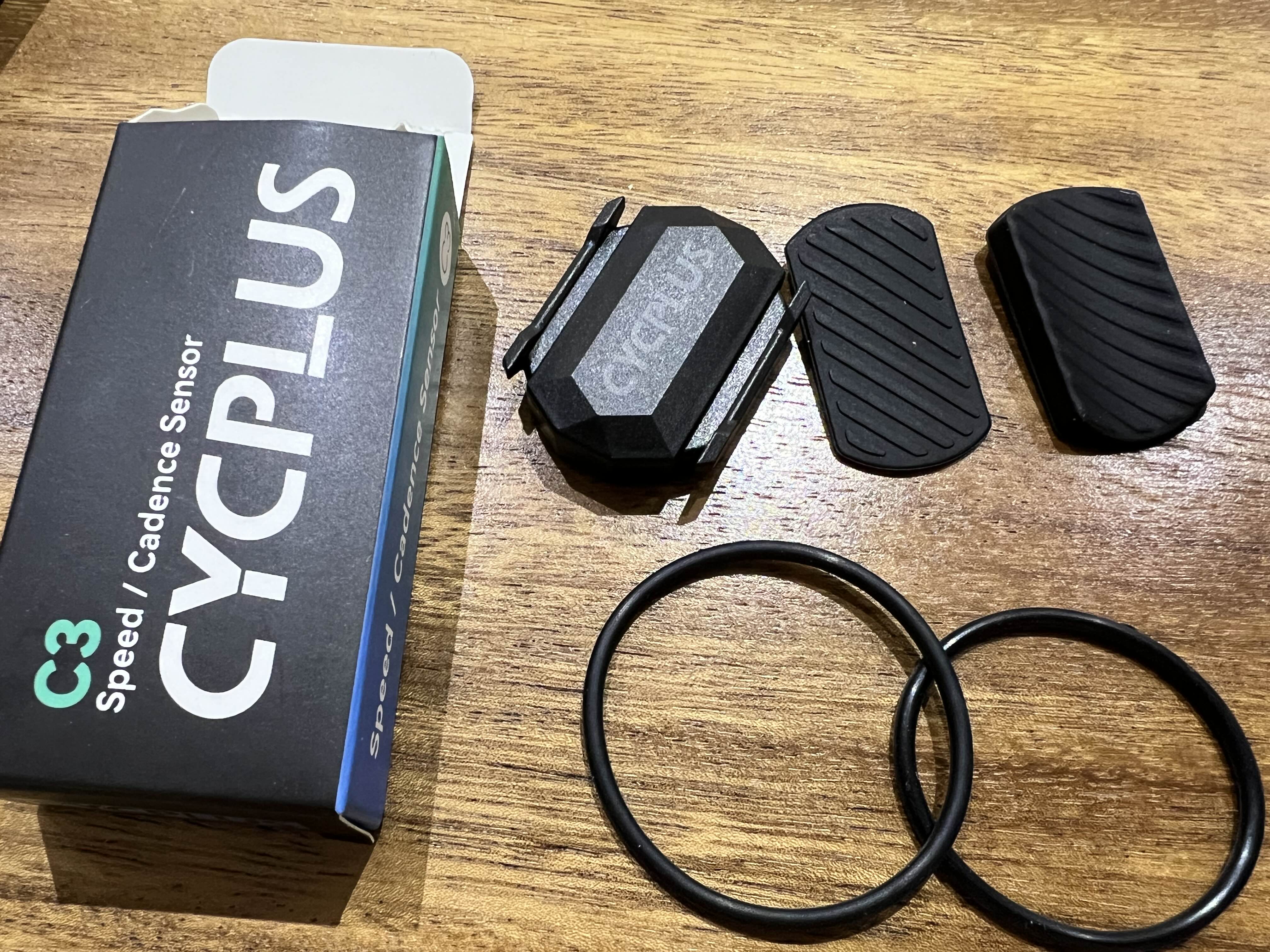

CYCPLUS C3 구성품

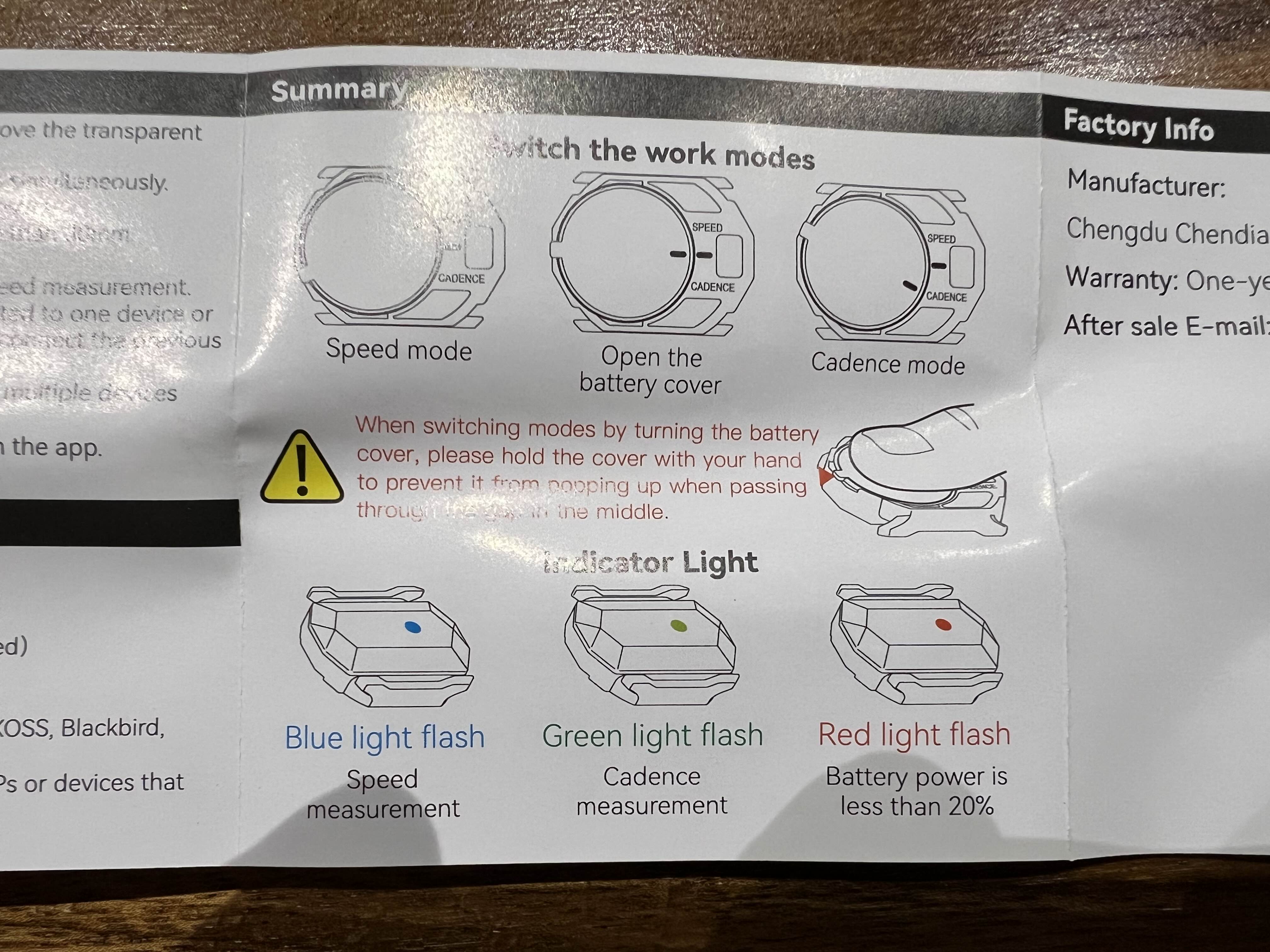

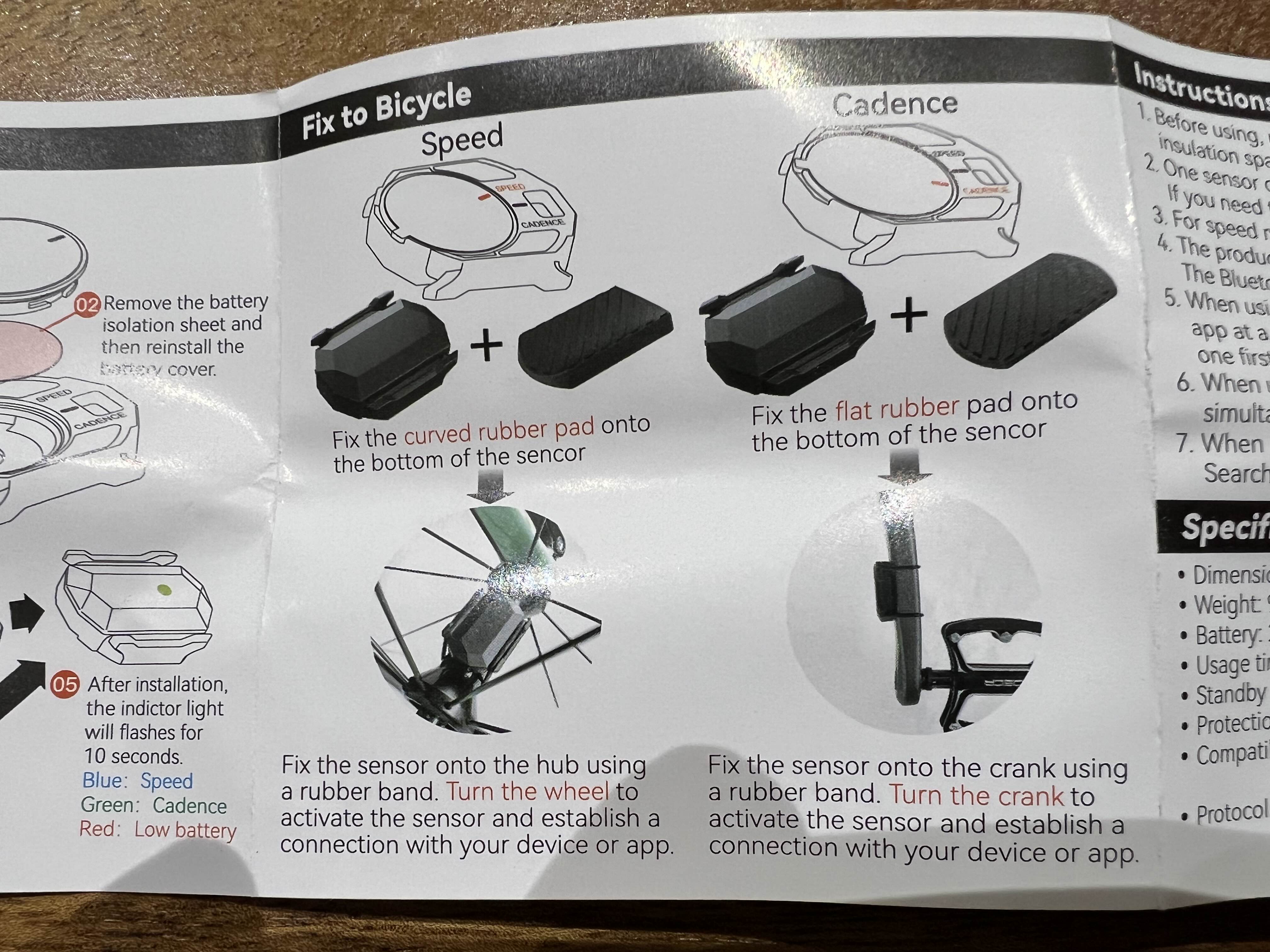

CYCPLUS C3 설명서

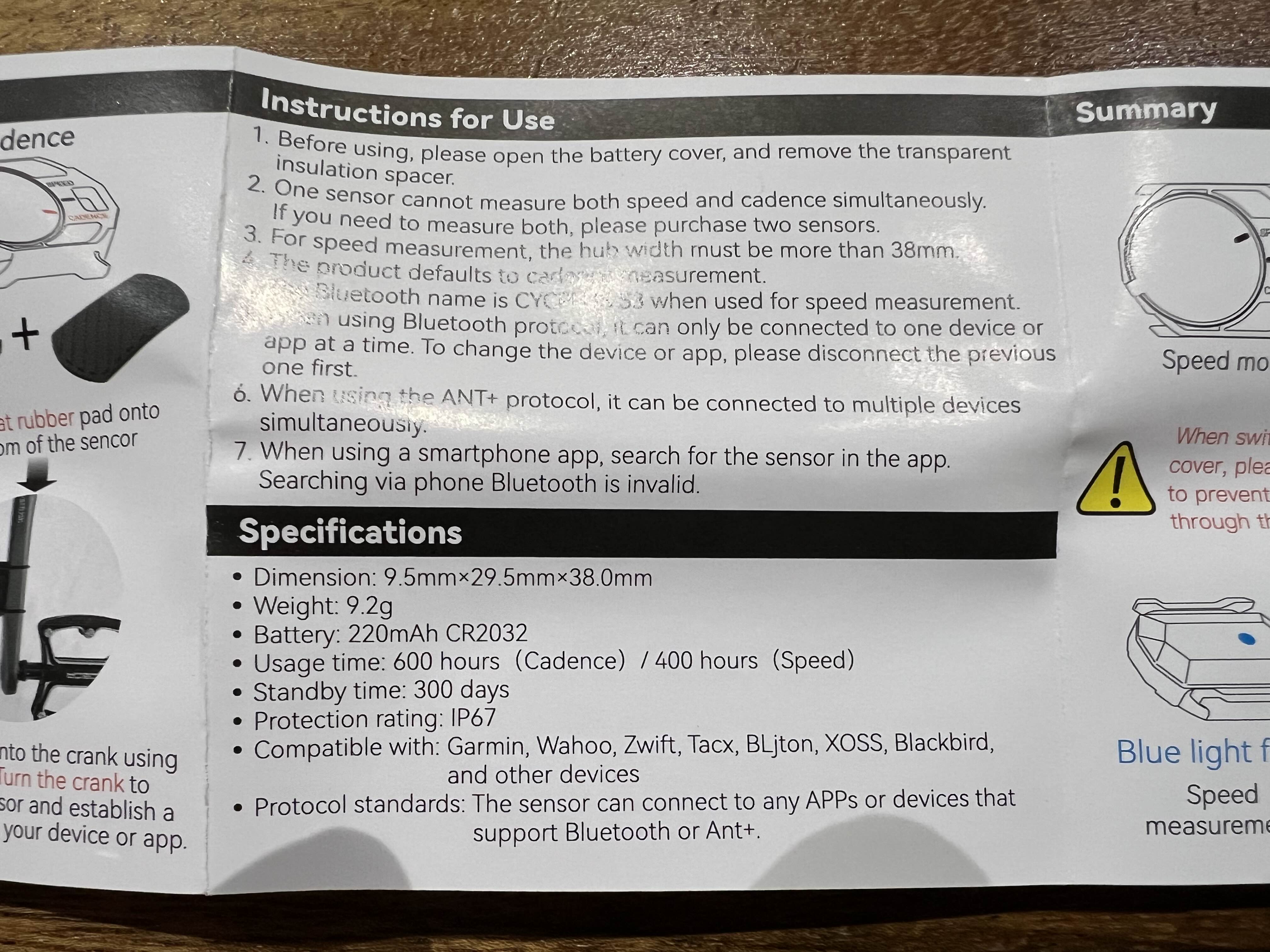

CYCPLUS C3 설명서

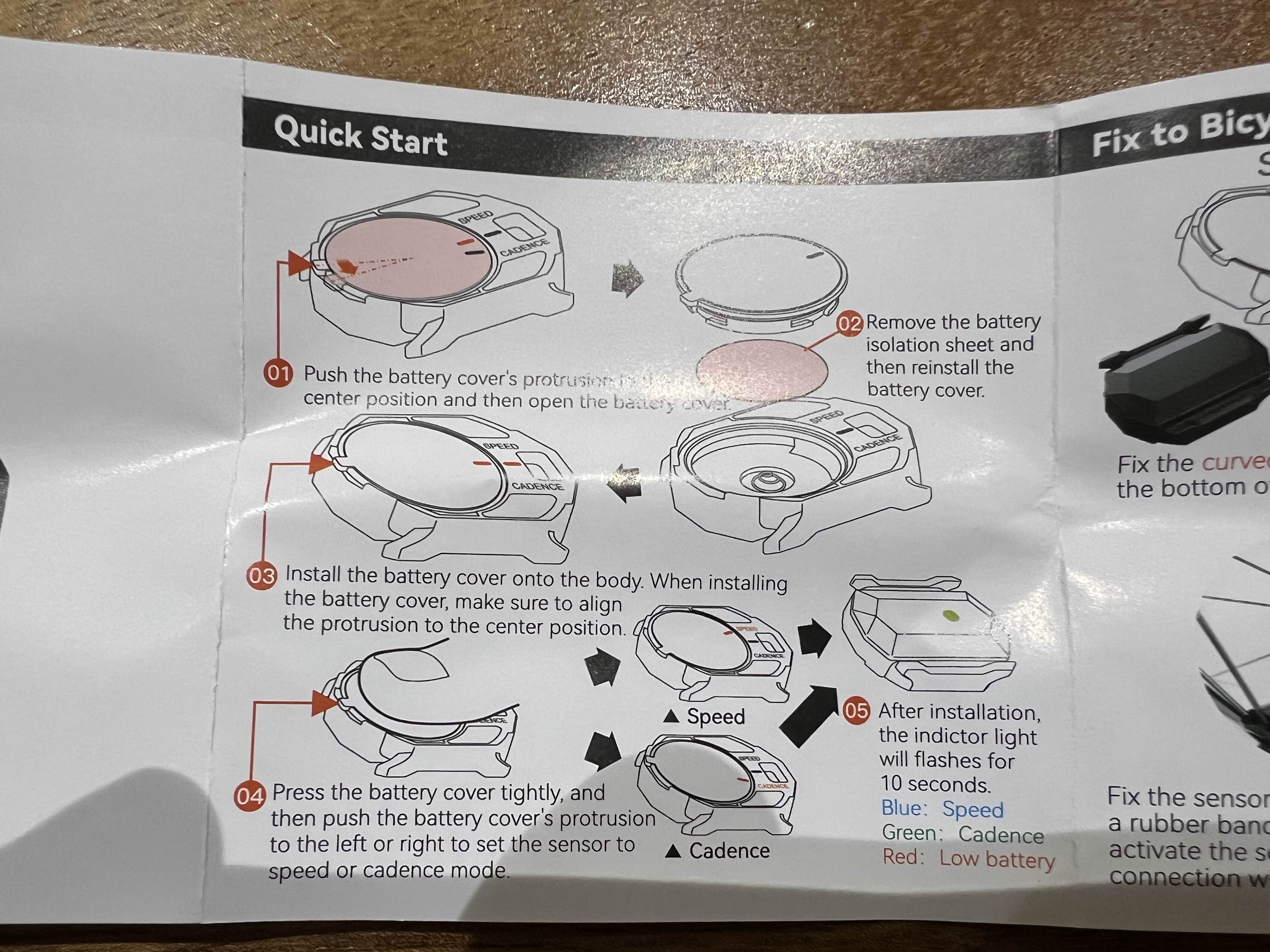

CYCPLUS C3 설명서

CYCPLUS C3 설명서

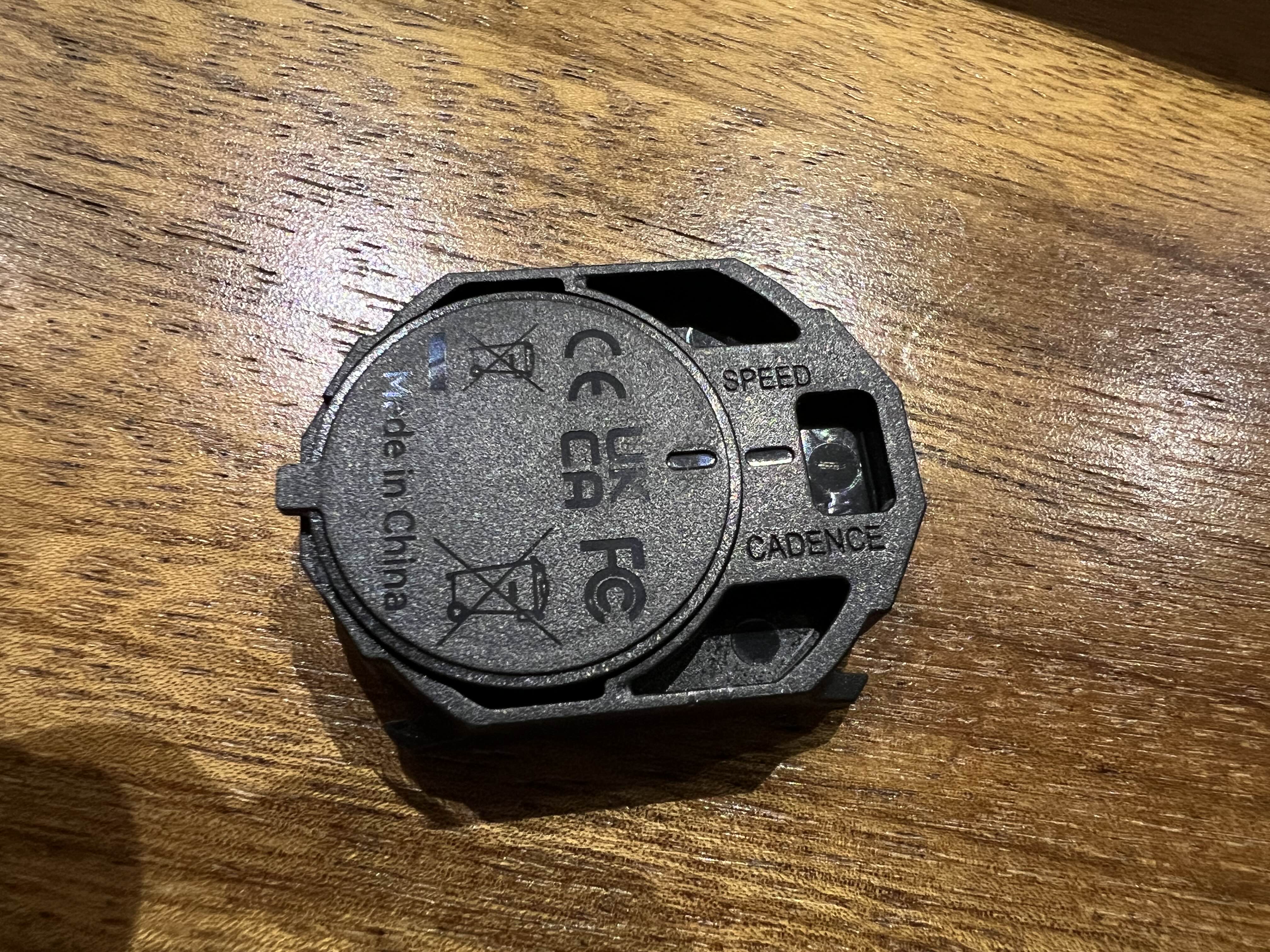

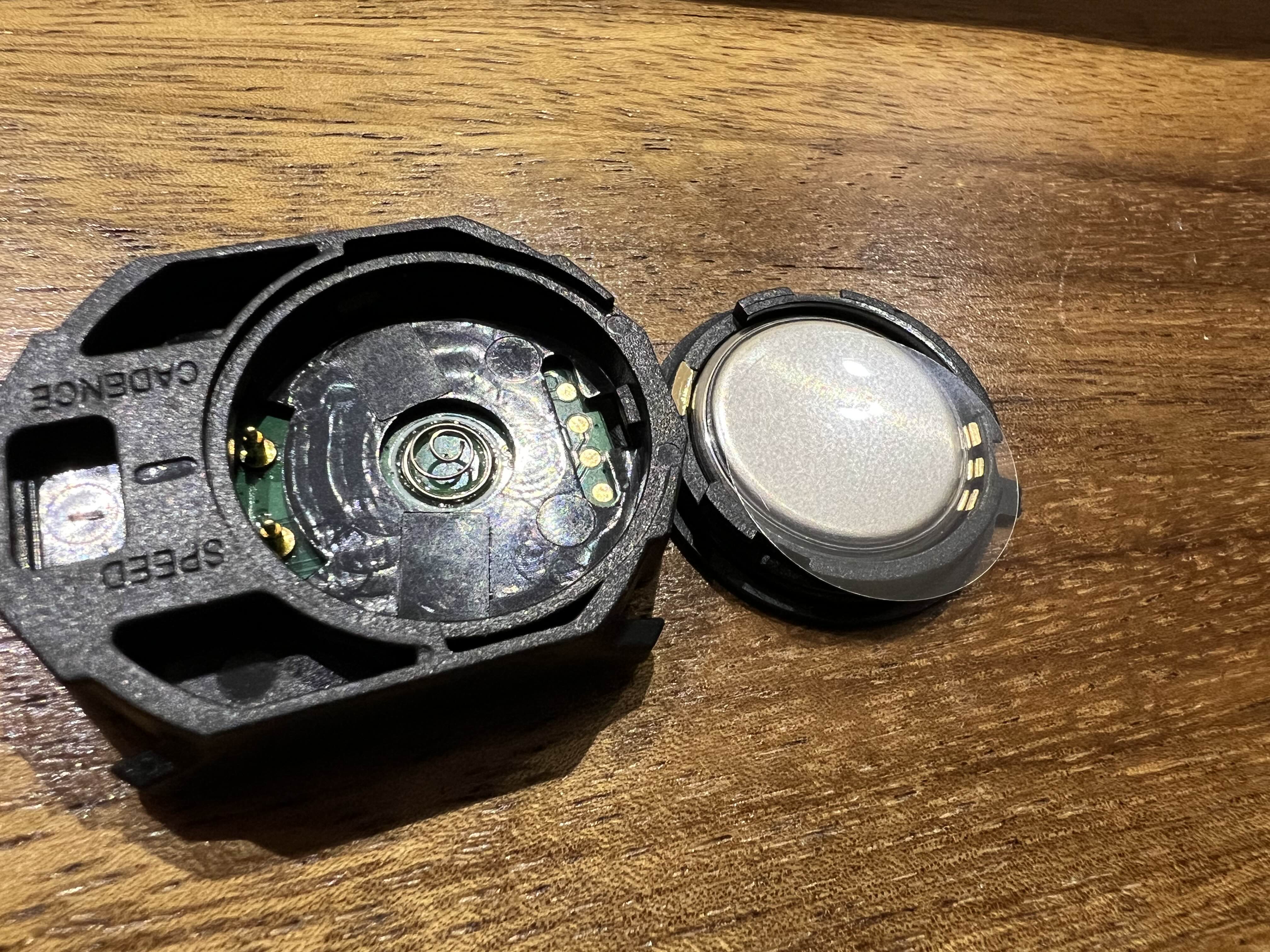

CYCPLUS C3 뒷면

CYCPLUS C3의 뒷면에 보면 건전지 뚜껑같은게 있는데 저 뚜껑을 가운데 정렬을 하면 뚜껑을 열어 건전지를 교환할 수 있고 SPEED 쪽으로 돌리면 속도센서, CADENCE 쪽으로 돌리면 케이던스센서로 사용할 수 있다.

CYCPLUS C3 건전지

CYCPLUS C3는 기본 건전지가 들어있는데 비닐을 제거해야 동작한다.

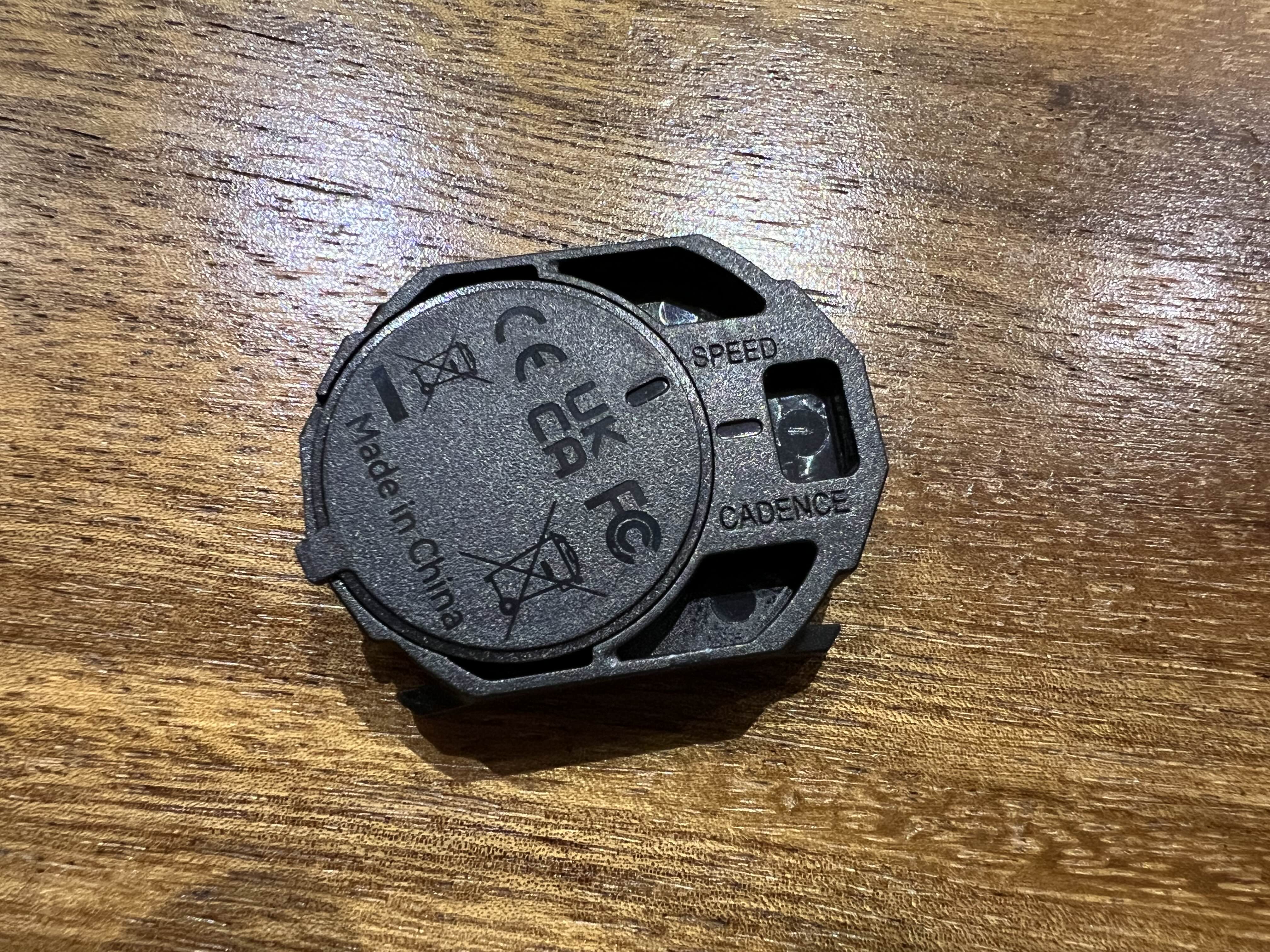

CYCPLUS C3 속도센서 모드

CYCPLUS C3를 속도센서 모드로 설정해봤다.

CYCPLUS C3 속도센서 모드

CYCPLUS C3를 속도센서 모드로 동작시키면 전면부에 파란 빛이 몇 번 깜빡인다. 케이던스 모드의 경우 녹색 빛이다.

CYCPLUS C3 애플워치 연동

애플워치로 자전거의 속도센서, 케이던스센서가 연동이 되기 시작한지 얼마 안 되는 것 같다. 이해가 안 되는건 왜 아이폰에서 안 되고 무조건 애플워치에서 연동해야 되는걸까?

애플워치 전체 앱 화면

애플워치 설정으로 들어가야 한다.

애플워치 설정

애플워치 설정에서 블루투스 연결을 추가해야 한다

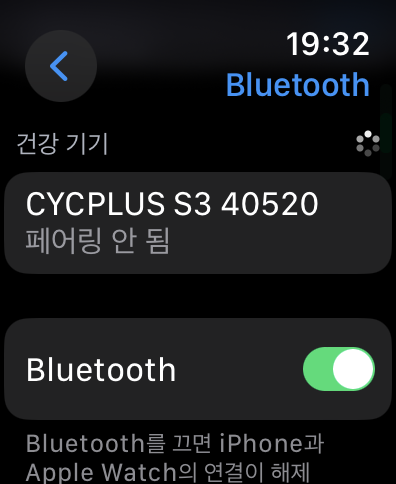

애플워치 블루투스 설정

애플워치에서 CYCPLUS C3가 자동으로 인식이 되어 목록에 뜨는데 CYCPLUS C3가 켜진지 오래된 경우 CYCPLUS C3를 좀 흔들어서 전면에 불빛이 들어오게 하면 애플워치에서 인식이 될 것이다.
페어링은 그냥 목록에 나타난 CYCPLUS C3를 선택하면 된다.

애플워치에 연동된 CYCPLUS C3 설정

속도센서 모드로 설정한 CYCPLUS C3가 애플워치에 연동이 제대로 되면 속도 계산을 위해 바퀴 크기에 대한 정보를 설정할 수 있다.
티티카카 미니벨로 자전거의 타이어를 20X1.75짜리로 바꿔서 직경은 20인치, 폭은 1.75로 설정했다.

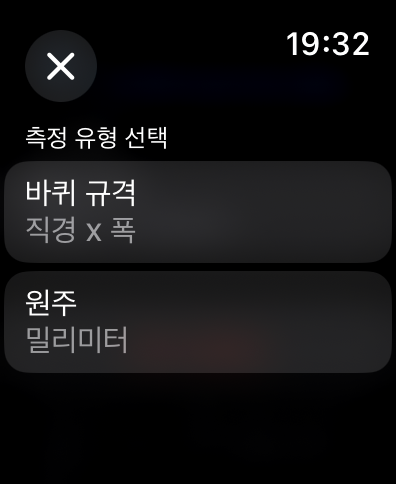

애플워치에 연동된 CYCPLUS C3 속도 설정

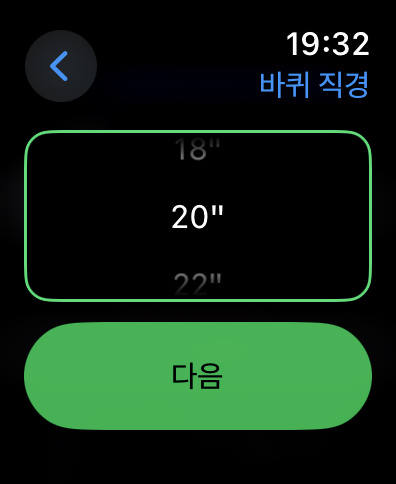

애플워치에 연동된 CYCPLUS C3 바퀴 직경 설정

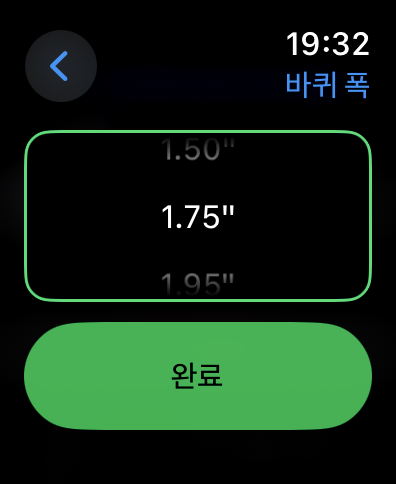

애플워치에 연동된 CYCPLUS C3 바퀴 폭 설정

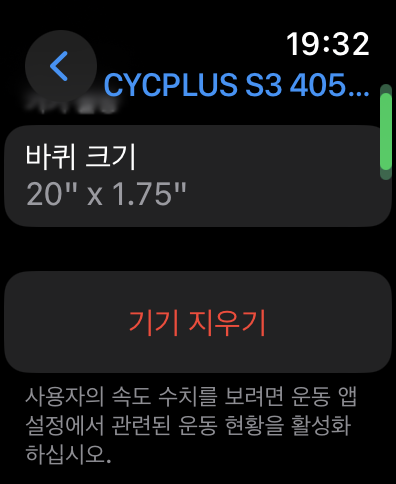

애플워치에 연동 후 바퀴 설정 완료된 CYCPLUS C3

애플워치에 연동된 CYCPLUS C3 두 개 연결

이번에는 케이던스센서 모드로 설정한 CYCPLUS C3를 작동시켜서 추가로 페어링했다. 다행히 일련번호같은게 있어서 구분을 할 수가 있긴 하다.

CYCPLUS C3 장착

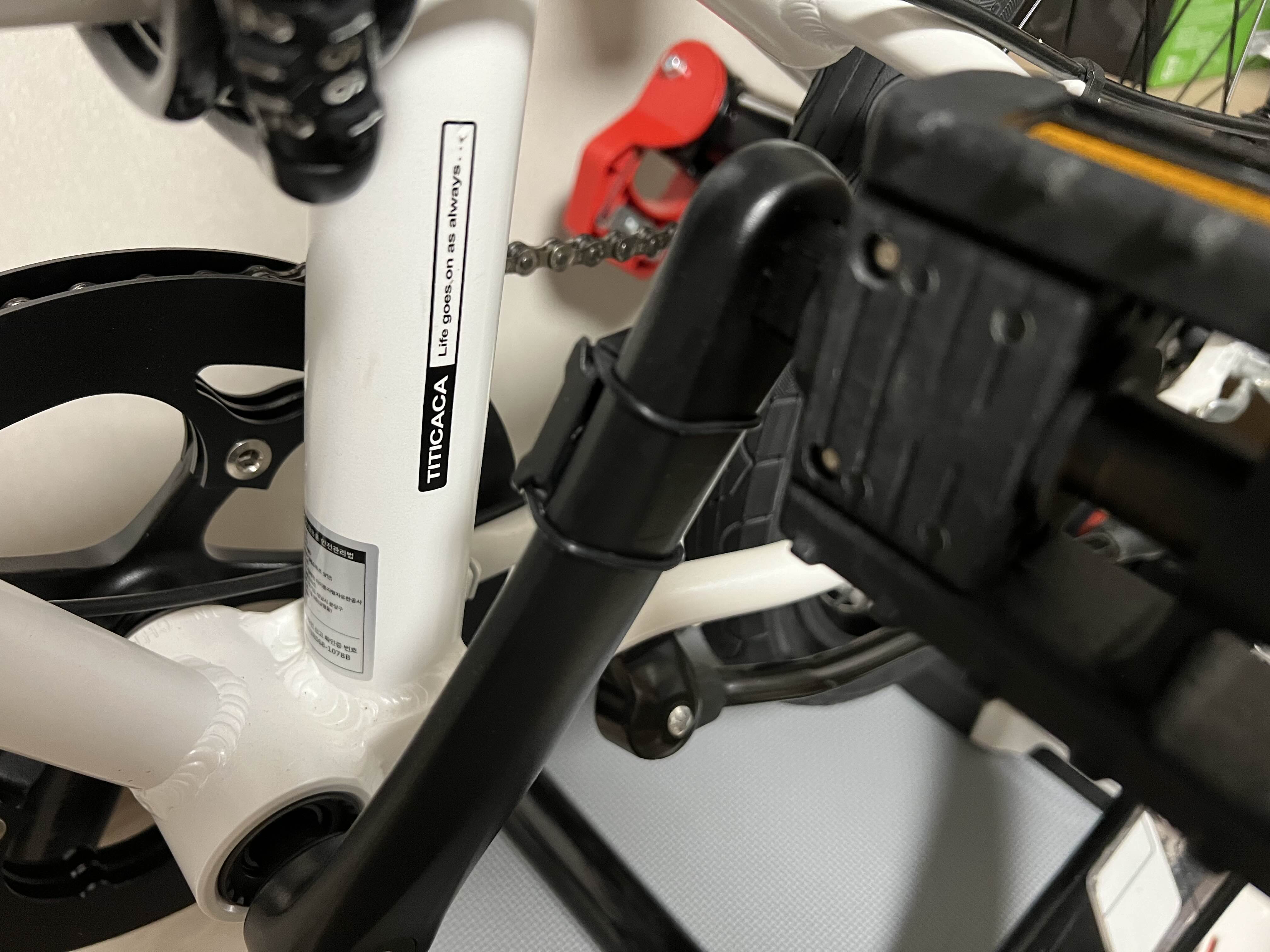

티티카카 미니벨로 자전거에 장착한 CYCPLUS C3 케이던스 센서

케이던스센서의 경우 내가 자전거 페달을 얼마나 빨리 밟냐를 측정하므로 페달에다가 장착하면 되고 구성품에 있던 고무를 CYCPLUS C3 뒤에 덧댄 후 고무줄로 한 바퀴 감아서 고정하면 되어 매우 쉽게 장착이 가능하다.

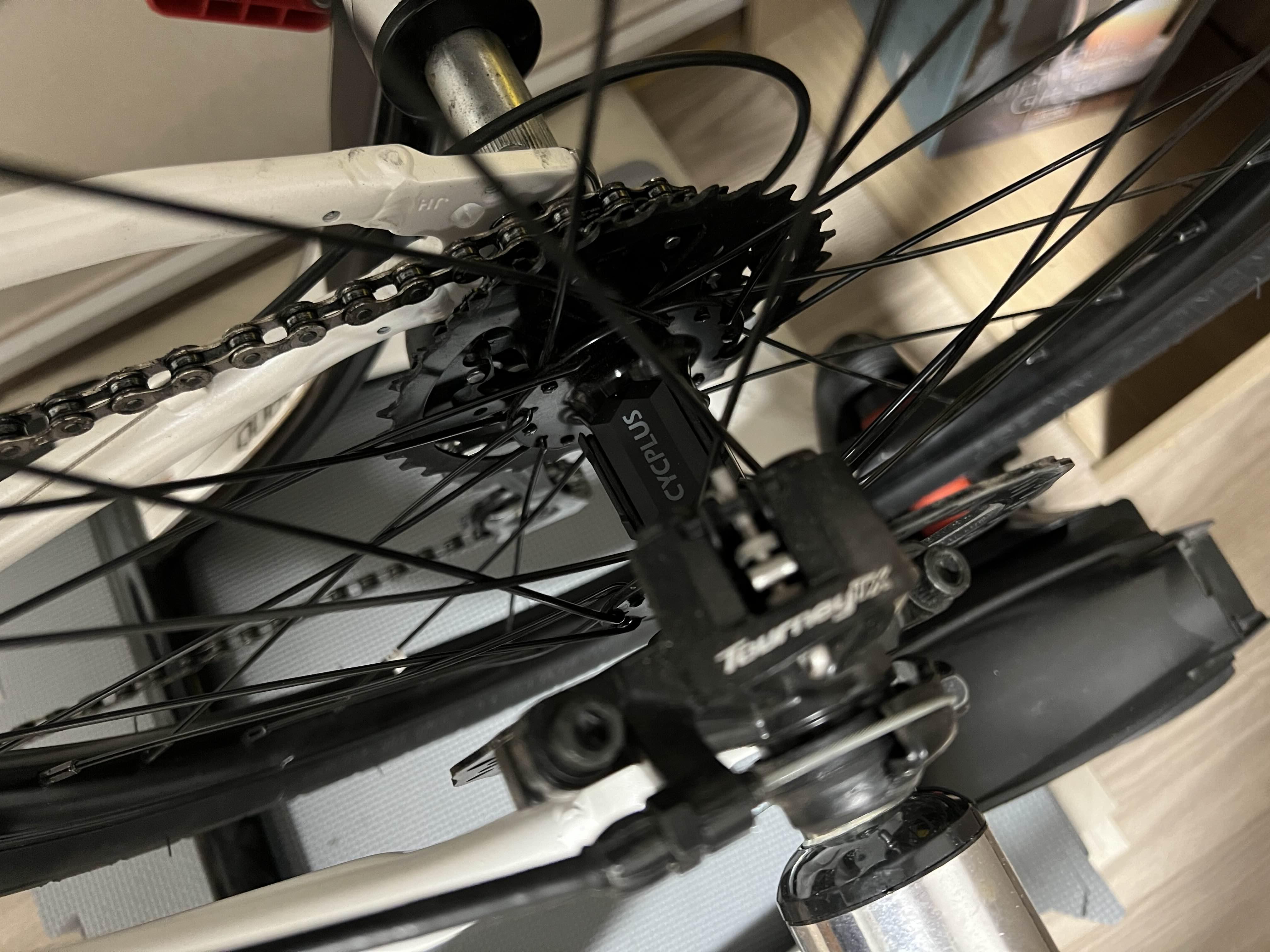

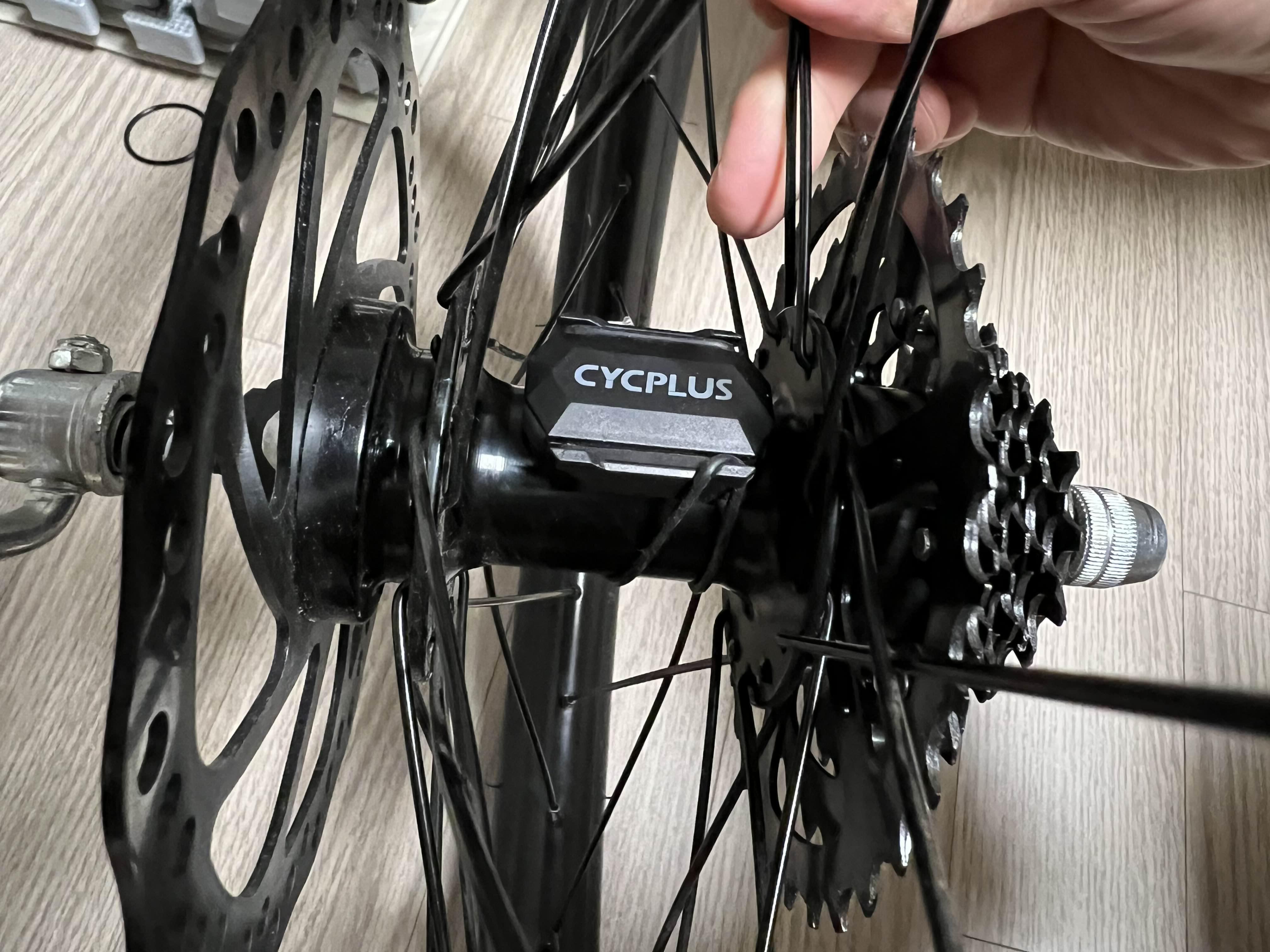

티티카카 미니벨로 자전거에 장착한 CYCPLUS C3 속도센서

문제는 속도센서로 설정한 CYCPLUS C3인데.. 고정로라에 설치한 자전거는 뒷바퀴만 돌아가니까 뒷바퀴에 장착해야 하고 바퀴의 축에 장착해야 한다. 근데 손이 안 들어간다ㅠ 게다가 고무줄로 바퀴 축을 한 바퀴 감아야 하니 두 손으로 안 된다ㅠ 다른 사람의 도움을 받으면 좀 수월하겠지만 난 혼자 끙끙대면서 성공했다. 하필 디스크 브레이크라서 더 어려웠던 것 같다ㅠ

그나마 요령이라면 원래 고무줄을 CYCPLUS C3의 네 귀퉁이에 걸쳐야 하는데 이러면 고무줄 늘리기가 힘들어서 일단 한쪽 귀퉁이에만 걸치고 바퀴 축을 한 바퀴 감아 반대쪽에 걸친 다음에 나머지 귀퉁이에 걸치면 그나마 조금 나은 것 같다.

티티카카 미니벨로 자전거에 장착한 CYCPLUS C3 속도센서

어렵게 CYCPLUS C3를 뒷바퀴 축에 장착하고 다시 뒷바퀴를 달고 엘리트 쿠보 고정로라에 장착까지ㅠ 힘들다ㅠ

장착하고 나서 페달을 돌려보니 대기모드에 들어갔던 CYCPLUS C3들이 다시 활성화가 되면서 불빛이 잠깐씩 보였다.
애플워치에서 실내자전거 운동을 시작하고 좀 타봤는데 1분 정도로 너무 짧게 탔는지 기록이 안 남았다ㅠ 제대로 된 확인은 다음에 ㅎㅎ

실내 사이클링 운동 테스트

애플워치에서 실내 사이클링 운동을 시작하고 페달을 밟으니 아이폰 화면에 대쉬보드가 나온다 오 ㅎㅎ

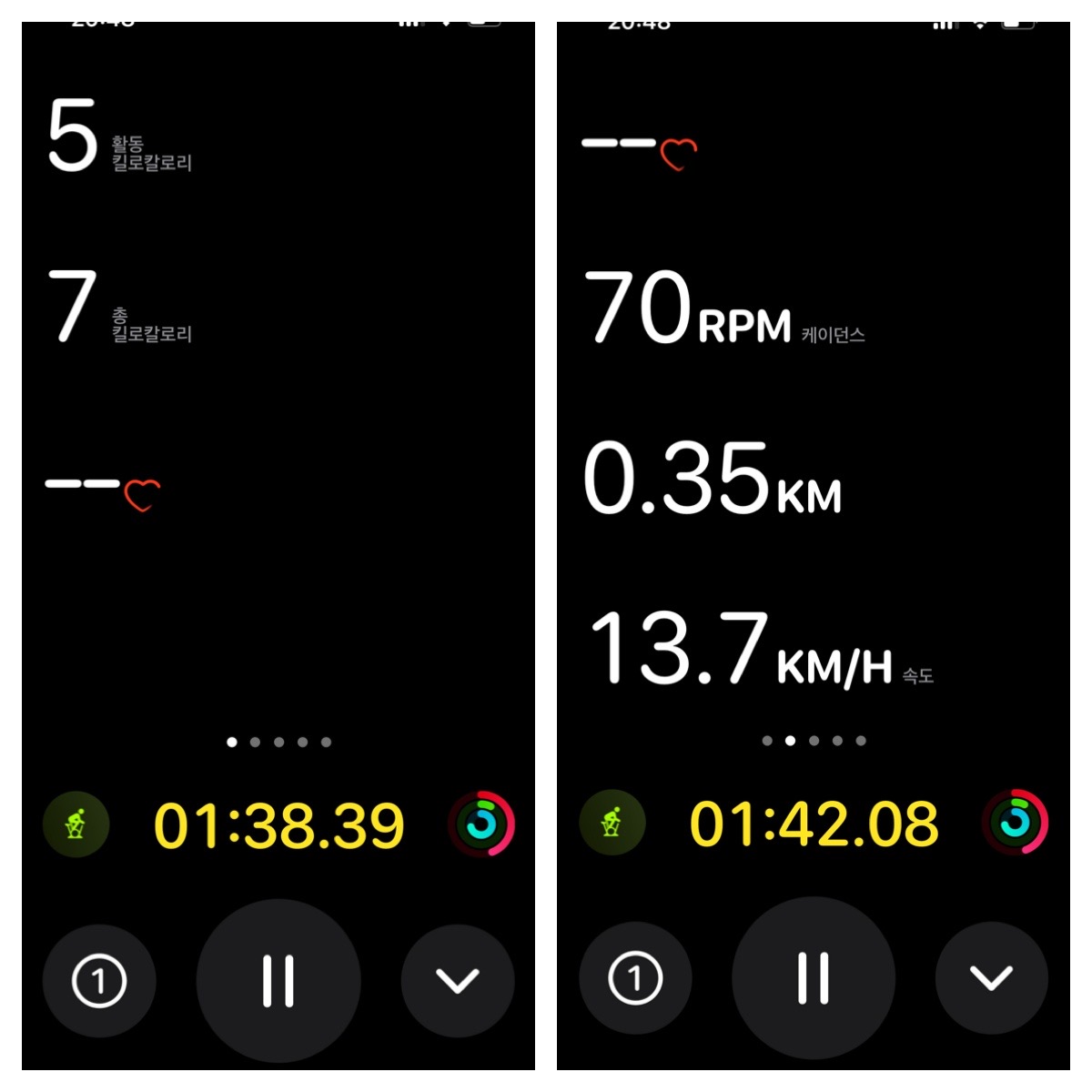

실내 사이클링 운동 중 아이폰 화면

첫 화면은 소모칼로리와 심박수인데 심박수는 이상하게 운동하는 동안 계속 안 나온다. 달리기 할 때도 초반에 잘 안 나오긴 하는데..
두 번째 화면은 케이던스, 거리, 속도가 나온다. CYCPLUS C3 센서 덕분에 측정이 가능한 수치들이다. 이 수치들을 보고 운동하니 더 재밌긴 하다. 근데 엄청 힘든데 왜 속도가 안 나ㅠ 오르막 올라가는 느낌이다 ㅎㅎ

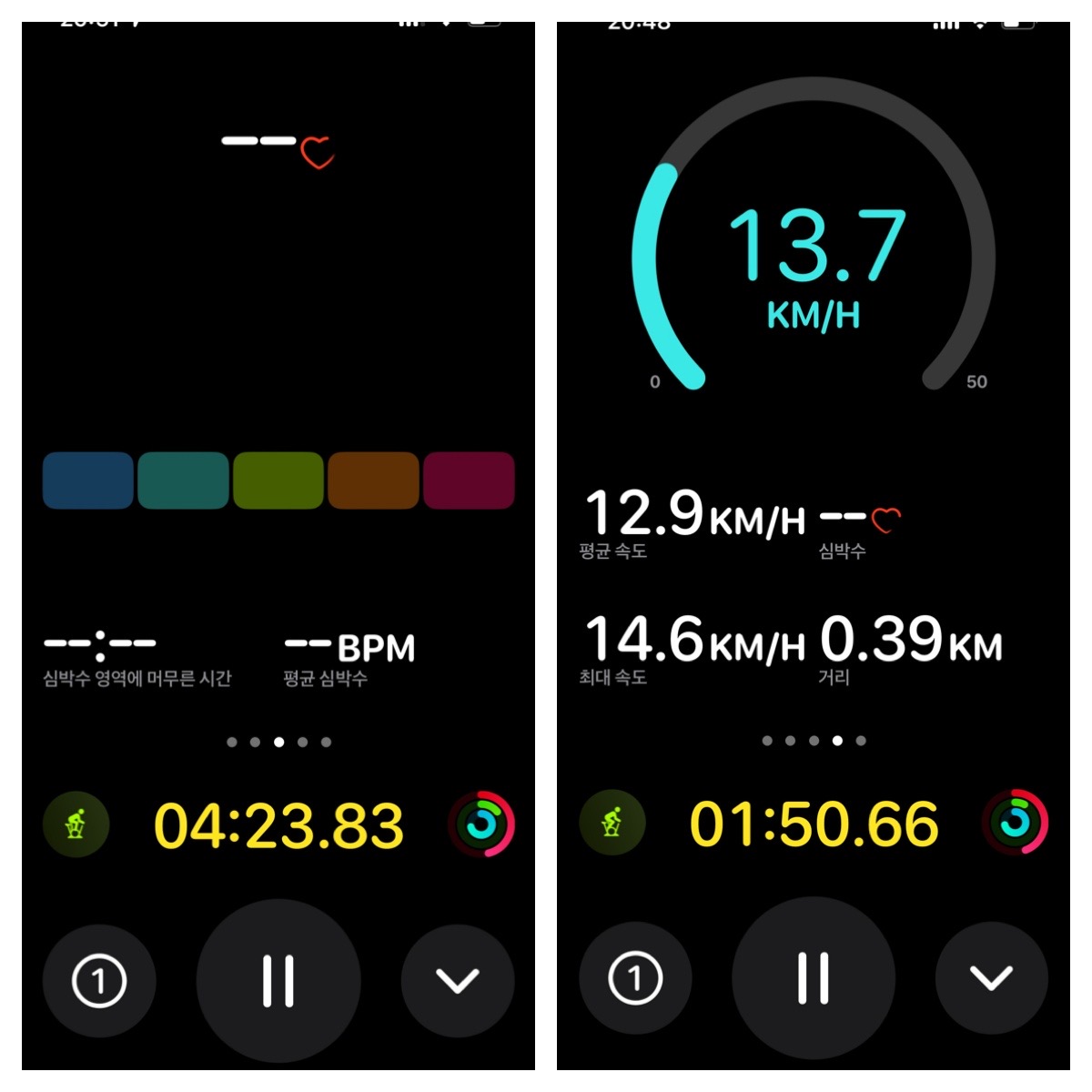

실내 사이클링 운동 중 아이폰 화면

세 번째 화면은 심박수 영역인데 심박수가 측정이 안 되니 빈 화면이다ㅠ
네 번째 화면은 속도와 거리 위주

아이폰 피트니스 앱 화면

고작 10분 운동했는데 허벅지가 많이 당긴다 ㅎㅎ
운동 후 아이폰 피트니스 앱에서 실내 사이클링 운동 기록을 볼 수 있다.
